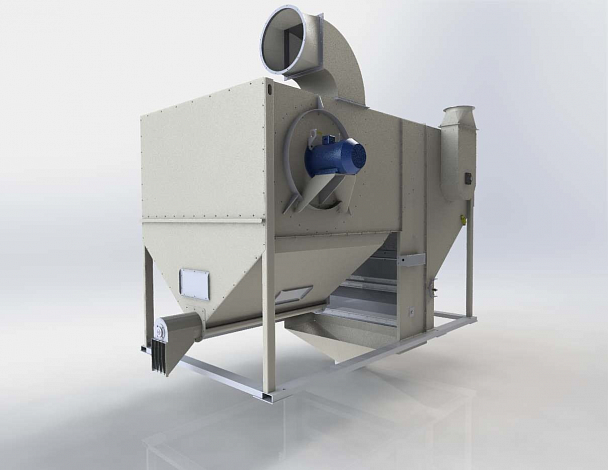

Сепаратор предварительной подготовки зерна СППЗ-100

В основе работы зерноочистительного сепаратора СППЗ-100 реализован принцип отделения из зерна примесей, отличающихся от него шириной, толщиной и аэродинамическими свойствами.

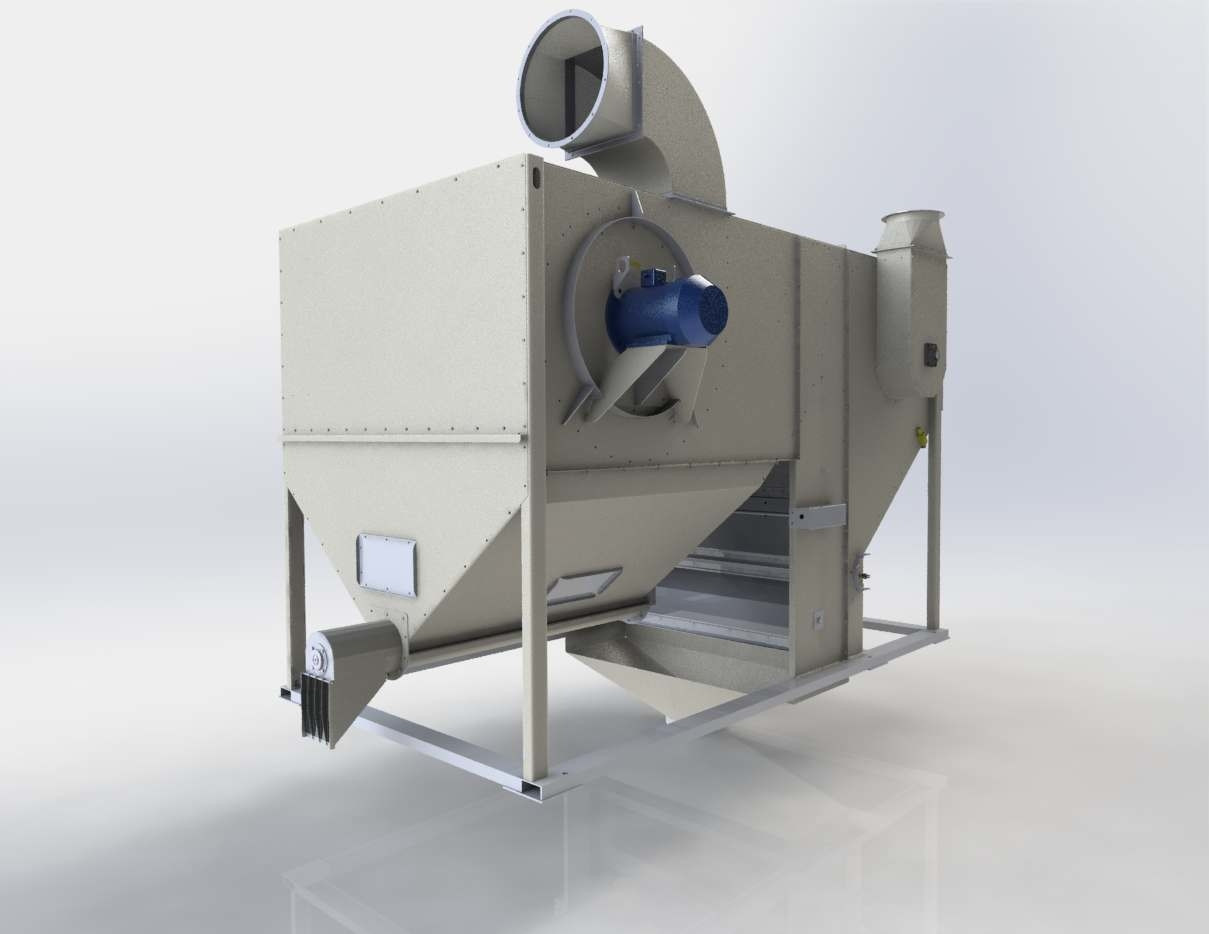

Зерноочистительный сепаратор СППЗ-100 состоит из барабана и мощного пневмо-сепарирующего канала, к которому присоединено вспомогательное оборудование. На входе в сепаратор присоединяется зернопровод, обеспечивающий поступление обрабатываемого материала в приемный бункер, который выполнен с односторонним наклоном, где установлена отбойная полоса, предотвращающая стирание основания стенки бункера потоком зерна при длительной эксплуатации.
Из приемного бункера зерновая масса самотеком попадает в барабан сетчатый, проходит его и попадает в камеру просеивания, где равномерно распределяется и через клапан-дозатор попадает в канал аспирации, в котором происходит очистка зерновой массы от мелких примесей.

Крупные примеси выводятся через канал вывода крупных примесей. После аспирационной очистки, очищенное зерно через нижний лоток пневмо-сепарирующего канала отводится либо в бункер-накопитель, либо в транспортирующее устройство в зависимости от технологической схемы очистки.
Извлеченные из очищаемого материала примеси, вместе с основным потоком воздуха проходят через встроенный в аспирационную систему циклон (БО-10), осаждаются в нем, а воздух через вентилятор посредством воздуховодов выводится из помещения. Легкие примеси выводятся через шнек.
